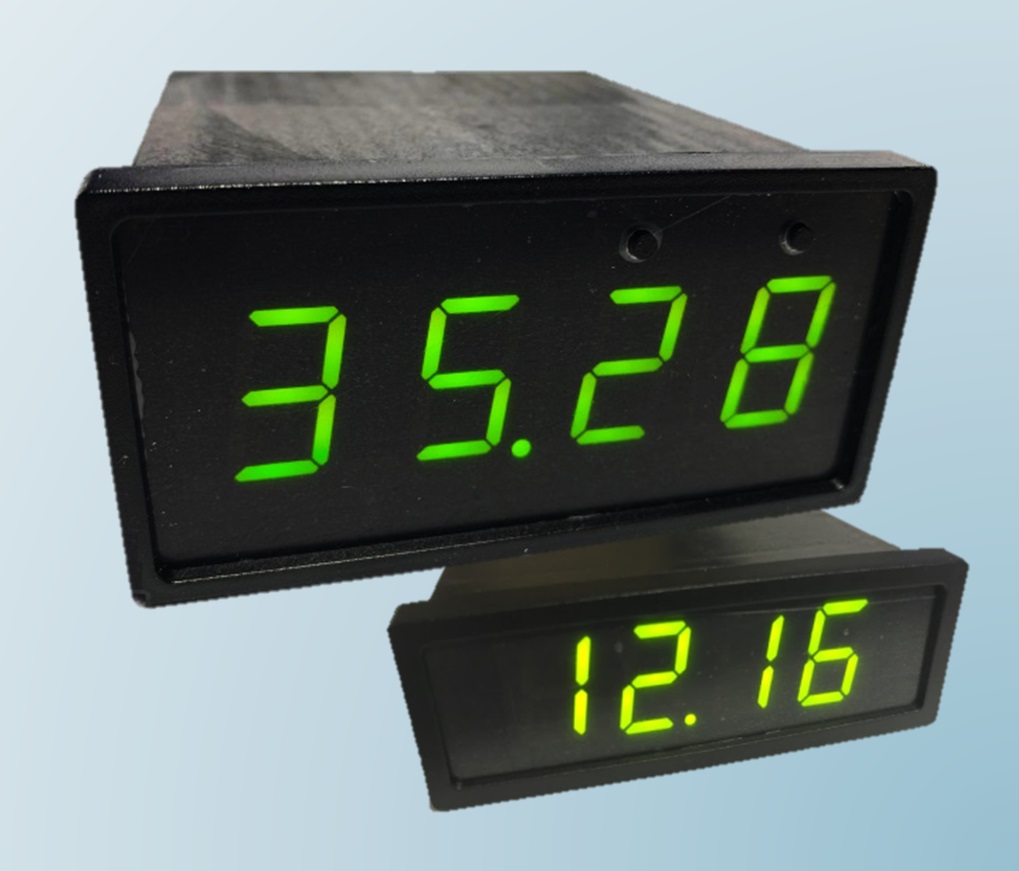

Цифровые индикаторы серии MSP432P выпускаются в пластиковом корпусе, высота символов 0.56” (14.22 мм) и 0.8” (20.4 мм) и предназначены для установки в металлические щиты и шкафы управления, а также в мозаичные щиты с шагом ячейки 24 мм..
Индикаторы обеспечивают измерение унифицированных сигналов постоянного и переменного тока и напряжения, а также их нормирование и отображение на цифровом 7-сегментном дисплее.
Цифровой интерфейс
Последовательный цифровой интерфейс RS485 предназначен для параметрирования и настройки. В режиме измерения через RS485 (по протоколу Modbus RTU) возможна одновременная передача в систему автоматизации следующих параметров: измеренное значение, измеренная частота, нормированное значение, отображаемое на дисплее. Режим управления индикатором от вышестоящей системы автоматизации позволяет отображать на дисплее значение, полученное по интерфейсу RS485. В этом режиме также возможно также отображение символьно-буквенной информации в соответствии с возможностями 7-сегментного дисплея.
Диапазоны измерения
Постоянный ток или напряжение: 0/4..20 мА, ±20 мА, 0..5 мА, ±5 мА, 0..10 В, ±10В, 0..5 В, ±5 В, 0..1 В, ±1 В, 0..200 мВ, ±200 мВ, 0..75 мВ, ±75 мВ.
Переменный ток или напряжение (истинное средне-квадратичное значение True RMS): 0..5 А, 0..2 А, 0..1 А, 0..200 В, 0..100 В, частота 45..55 Гц.
Другие диапазоны измерения по запросу.
Реле
Некоторые модели индикаторов могут быть оснащены электромеханическим реле, которое срабатывает при выходе значения за аварийную уставку либо по команде от вышестоящей системы по интерфейсу RS485.
Цветовая схема индикации
Стандартная цветовая схема в режиме измерения:
- зеленый (отображаемое значение в норме);
- желтый (предупредительная сигнализация);
- красный (аварийная сигнализация).
Цветовой оттенок для нормального значения и предупредительной сигнализации может быть настроен с по-мощью программы-конфигуратора. Цвет символов для аварийной сигнализации всегда красный.
В режиме управления по интерфейсу RS485 дополнительно к стандартной цветовой схеме возможно отображение 32 оттенков цвета от зеленого до красного, с переходом через желтый и оранжевый цвет.
